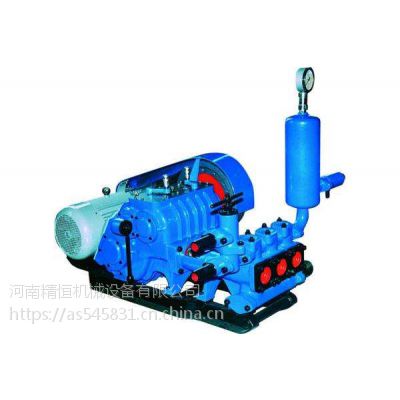

BW160泥浆泵，是一款轻便型注浆机。该注浆机为卧式三缸往复单作用活塞式注浆机，具有四种流量和四种压力，流量和压力变化范围大，它具有体积小、质量轻、寿命长、操作简单、灵活可靠、通用件和标准件多等特点，轻便灵活，便于搬迁。可适用于铁路、水里、冶金、建筑、地质等行业孔深1000m以内地质勘探、工程勘探等用泵。

产品设计的主要特点:

1、动力与变速箱之间采用外置干式摩擦离合器，操作安全、简单，磨损后极易调整，维修也很方便，大大降低了维修

2、有电动机直接驱动和柴油机直接驱动等多种形式，用户可根据需要订货或定制；

3、可变换八种不同压力和流量，适用范围非常广泛；

4、结构紧凑，造型美观，经久耐用；

5、流量均匀，压力波动小；

6、效***，节约能源。

注浆泵通过压缩油或者是压缩空气提供工作动力，它的工作原理主要是利用油缸和注浆泵具有较大作用面积，这样只要很小的压力就可以使缸体产生注射压力。当曲柄以角速度ω逆时针旋转时，活塞向右运动，腔体的容积突然增大，腔体内液体压力降低，在外压力作用下吸人阀打开而排出阀关闭，被输送的液体在压力差的作用下克服吸人管路和吸人阀等的阻力损失进入到腔体．当曲柄转过180°以后活塞向左移动，液体被挤压，腔体内液体压力急剧增加，在这一压力作用下吸人阀关闭而排出阀被关闭，腔体内液体在压力差的作用下被排送到排出管路中去。曲柄以角速度ω不停地旋转时，往复泵就不断地吸入和排出液体。

操作规范 ：

1、在使用高速注浆泵之前，做到用电安全，检查线路有无破损，漏电。

2、注意给注浆泵油箱加油，加油至油窗观察位置即可。夏季加68#，冬季加46#液压油。

3、连接高速注浆泵吸浆口，出浆口，U卡连接。在料缸加油孔内注入润滑油，确保料缸内活塞等易损件润滑。

4、接通电源，开机，先注清水磨合5-10分钟，然后再注水泥浆。

5、在注浆机准备停机时，吸浆槽内加清水，注浆机工作十分钟以上，出浆口注出清水时为止。

6、清除注浆泵表面泥浆，杂物，确保注浆机整洁。在料缸加油孔加润滑油，做好高速注浆

主要技术参数：

型号  BW160型

型式 卧式三缸单作用往复活塞泵

缸径（mm）70

行程（mm）70

泵速（min-1）200 132 83  55

流量（1/min）160 107 67  44

压力（）2.5 4 6.5 10

容积效率（%）   95

总效率（%）75

输入扭矩(Nm)  150

输入速度（r/min）610

进水管直径（mm）51

排水管直径（mm）32
